【Produkt introduksjon】
Celle | Mono |
Antall celler | 144（6×24） |
Nominell maksimal effekt (Pmax) | 550W |
Maksimal effektivitet | 21.3% |
Koblingsboks | IP68 |
Maksimal systemspenning | 1000V / 1500V DC |
Driftstemperatur | -40℃～+85℃ |
【Produktbeskrivelse】

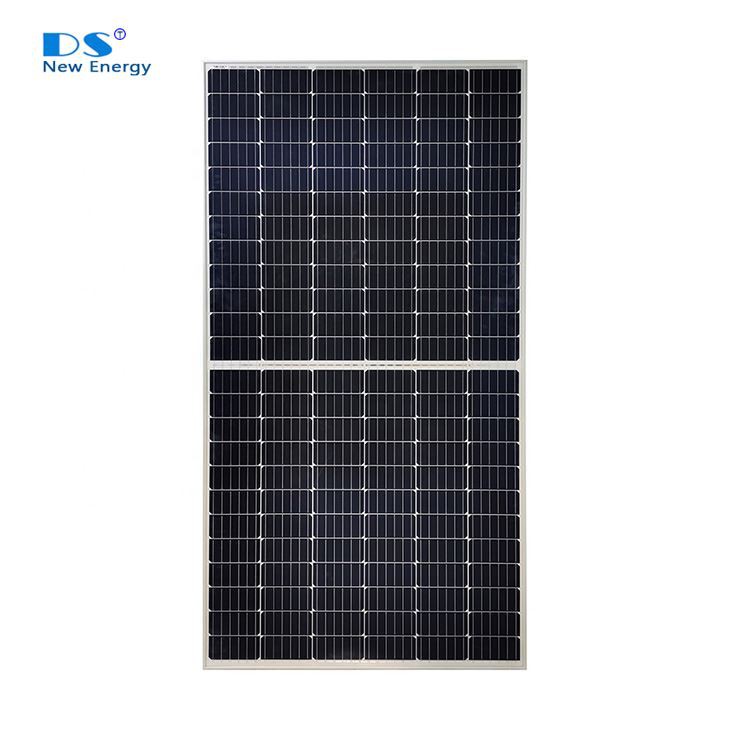

550W solcellepanel med høy effekt Laget av 11BB PERC solceller, gir denne serien med høyytelsesmoduler den mest kostnadseffektive løsningen for å senke LCOE for alle solcelleanlegg store eller små. Halvkuttet teknologi er bokstavelig talt normale solceller som er kuttet i to.
【Nøkkelegenskaper】
【Dimensjon av PV-modul】
【Elektriske data ved STC】
Nominell maksimal effekt (Pmax) [W] | 525 | 530 | 535 | 540 | 545 |
Åpen kretsspenning (Voc) [V] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Maksimal spenning (Vmp) [V] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Kortslutningsstrøm (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Maksimal effektstrøm (Imp) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Moduleffektivitet [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Krafttoleranse | 0~+5W | ||||
Temperaturkoeffisient for Isc (α_Isc) | 0.046%/℃ | ||||
Temperaturkoeffisient for Voc (β_Voc) | -0.277%/℃ | ||||
Temperaturkoeffisient for Pmax (γ_Pmp) | -0.351%/℃ | ||||
STC | Bestråling 1000W / m², celletemperatur 25℃, AM1.5G | ||||
【Elektriske data ved NOCT og driftsforhold】
ELEKTRISKE PARAMETERE PÅ NOCT | |||||
TYPE | 525 | 530 | 535 | 540 | 545 |
Nominell maks effekt (Pmax) [W] | 397 | 401 | 405 | 408 | 412 |
Åpen kretsspenning (Voc) [V] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Maks. Spenning (Vmp) [V] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Kortslutningsstrøm (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Maks effektstrøm (imp) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
NOCT | Bestråling 800W / m², omgivelsestemperatur 20℃, vindhastighet 1m / s, AM1.5G | ||||
DRIFTSFORHOLD | |
Maksimal systemspenning | 1000V / 1500V DC (IEC) |
Driftstemperatur | -40℃~+85℃ |
Maksimal serie sikring | 25A |
Maksimal statisk belastning, foran | 5400Pa |
Maksimal statisk belastning, tilbake | 2400Pa |
NOCT | 45±2℃ |
Søknadsklasse | Klasse A |
【Strømspenningskurver】
【Mekaniske data】
SPESIFIKASJONER | |
Celle | Mono |
vekt | 28,6 kg ± 3% |
Dimensjoner | 2279 ± 2mm × 1134 ± 2mm × 35 ± 1mm |
Kabeltverrsnittsstørrelse | 4mm2 |
Antall celler | 144(6x24) |
Koblingsboks | IP68, 3 dioder |
Kontakt | QC 4.10 (1000V) / QC 4.10-35 (1500V) |
Kabellengde (inkludert kontakt) | 1300 mm (+) / 1300 mm (-) |
Emballasjekonfigurasjon | 31 stk / pall, 620 stk / 40ft beholder |
【Sertifisering】
【Garanti】
